微机消谐装置
微机消谐装置


  一、装置概述
  ZB型微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故,在广泛征求用户意见的基础上,新近研制生产的一种智能消谐装置.它以16位单片机MSP430F149为采样运算、逻辑判断和控制中心(CPU),经大功率、无触点消谐元件为出口,以液晶显示器(LCD)、信号指示灯、触摸按键和微型打印机为人机接口,配以智能化的软件,组成了技术和原理先进,使用简单方便的“傻瓜型”诊断、消谐、记录装置.
  该装置实时显示系统时钟及PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量,可以区分过电压、铁磁谐振以及单相接地,可配置通讯接口把故障信息传送至有关部门,适用于无人值守变电站.
  二、适用范围
  适用于各种电压等级的PT.
  三、产品主要技术特点
  3.1.CPU采用MSP430F149单片机,数据采集、运算、逻辑判断、控制输出等速度快,精度高,双“看门狗”(Watchdog)电路,抗干扰、自检及自恢复能力强;
  3.2.采用128×64图形液晶显示器(LCD),中文菜单提示,显示信息丰富、 直观;
  3.3.智能化软件技术、原理先进,性能稳定,安全可靠;
  3.4.实时显示系统时钟、日历、PT开口三角电压4种频率(3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz)的电压分量;
  3.5.可以判别过电压、铁磁谐振以及单相接地,并对铁磁谐振迅速消除;
  3.6.对各种故障均可给出告警信号并显示、打印和保存有关信息;
  3.7.微型打印机可以及时打印输出故障报告(故障类型、故障时间及PT开口三角电压4种频率的电压分量);
  3.8.有记忆功能,可存储20次最近发生的故障信息,掉电后不丢失;
  3.9.消谐元件出口功率大、无触点;
  3.10.通过中文菜单提示和面板按键整定,调试和维护简单、方便;
  3.11.接线简单,安装方便;
  3.12.硬件、软件冗余设计,抗干扰能力强;
  3.13.适用于各种电压等级的PT;
  3.14.可配置通讯接口把各种故障信息传送至有关部门,适用于无人职守变电站.

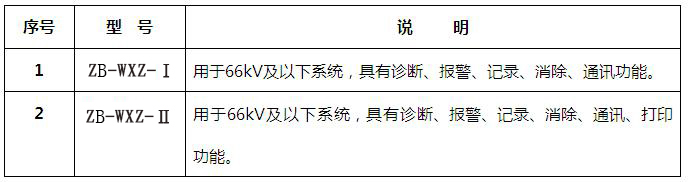

  四、产品型号和规格


  五、技术特性
  5.1使用环境条件
  5.1.1户内使用,并且室内通风良好;
  5.1.2运行环境温度:-20℃--50℃;
  5.1.3储存环境温度:-25℃--70℃;
  5.1.4湿度:******湿度90%,表面无凝露;
  5.1.5防护等级:IEC529-P53;
  5.1.6海拔:<2000M;
  5.1.7大气压力: 80~110Kpa;
  5.1.8周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等.
  5.2技术参数
  5.2.1工作电源:DC/AC220V;
  5.2.2功耗:
  电源回路:DC220V≤30W或者AC220V≤30VA;
  交流电压回路:≤1VA;
  5.2.3交流额定电压:100V;
  5.2.4接点容量(信号出口、常开触点):1A,DC220V(吸合);
  5.2.5通讯:接口RS232/RS485,波特率2400~9600bps;
  5.2.6抗干扰性能
  装置能承受GB/T14598.14规定的严酷等级为Ⅲ级的静电放电试验;
  装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的幅射电磁场干扰试验;
  装置能承受GB/T14598.10规定的严酷等级为Ⅲ级的快速瞬变干扰试验;
  装置能承受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波(第一半波电压幅值共模为2.5kV,差模为1kV)脉冲群干扰试验.
  5.2.7绝缘性能
  绝缘耐压标准满足GB/T14598.3规定.
  5.2.8机械性能
  工作条件:通过GB/T11287规定的Ⅰ级振动响应检验,及GB/T14537规定的I级冲击响应检验.
  运输条件:通过GB/T11287规定的Ⅰ级振动耐久检验,及GB/T14537规定的I级冲击耐久和碰撞检验.
  六、产品的外型尺寸和安装尺寸以及重量

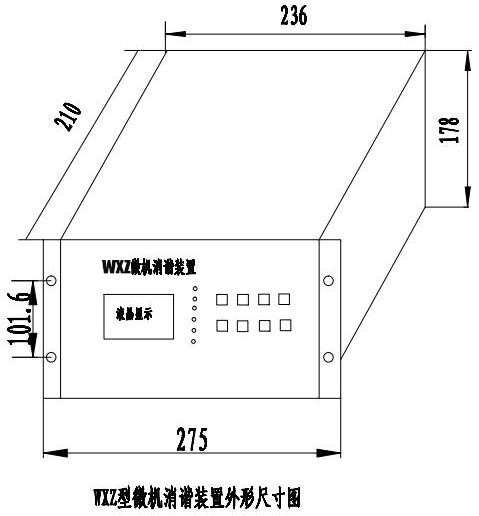

  装置外型尺寸见图一所示;装置重量:不大于7千克.


  七、订货须知
  产品型号、名称及订货数量;
  工作电源的电压额定值;
  特殊的功能要求及特殊要求的备品备件;

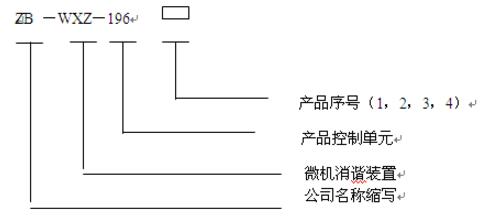

  附录1 装置型号说明
